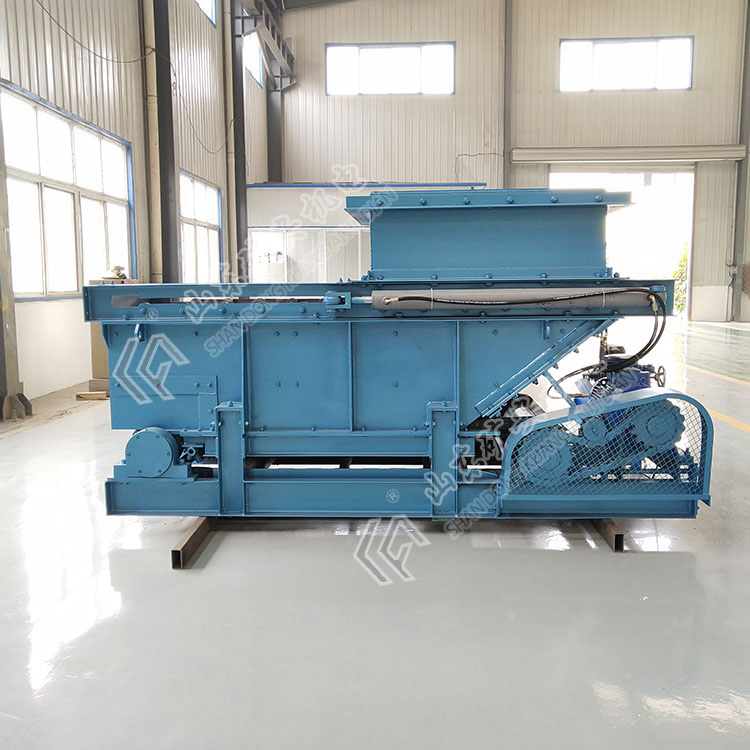

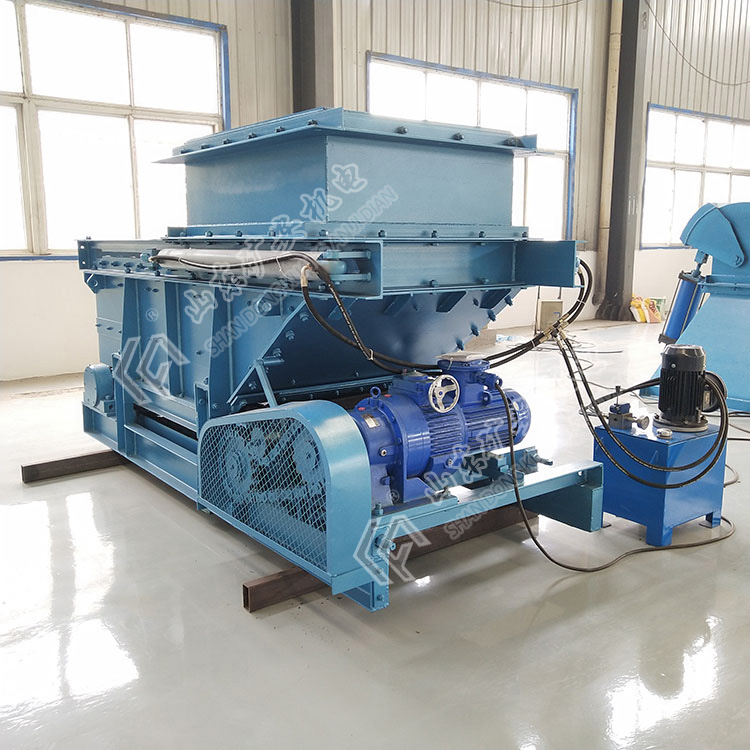

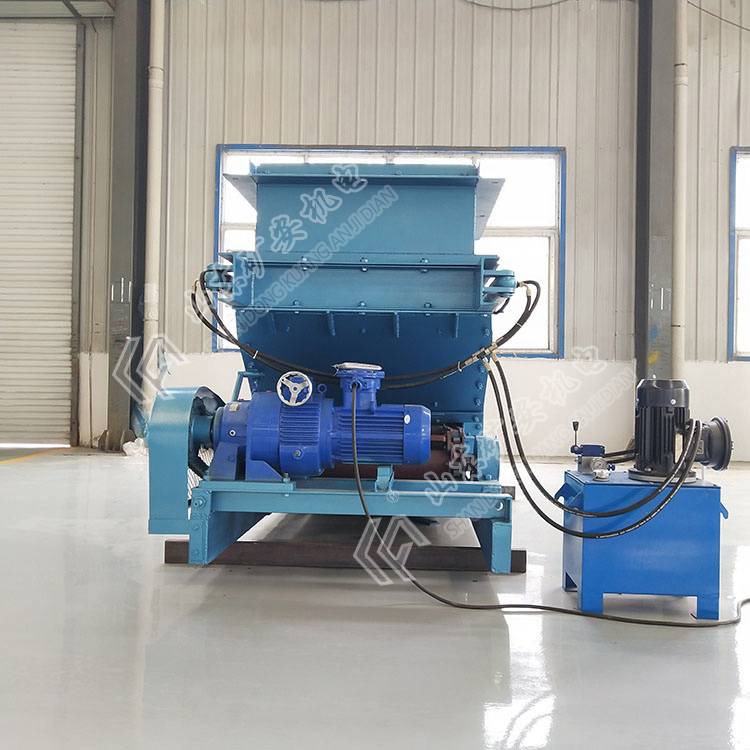

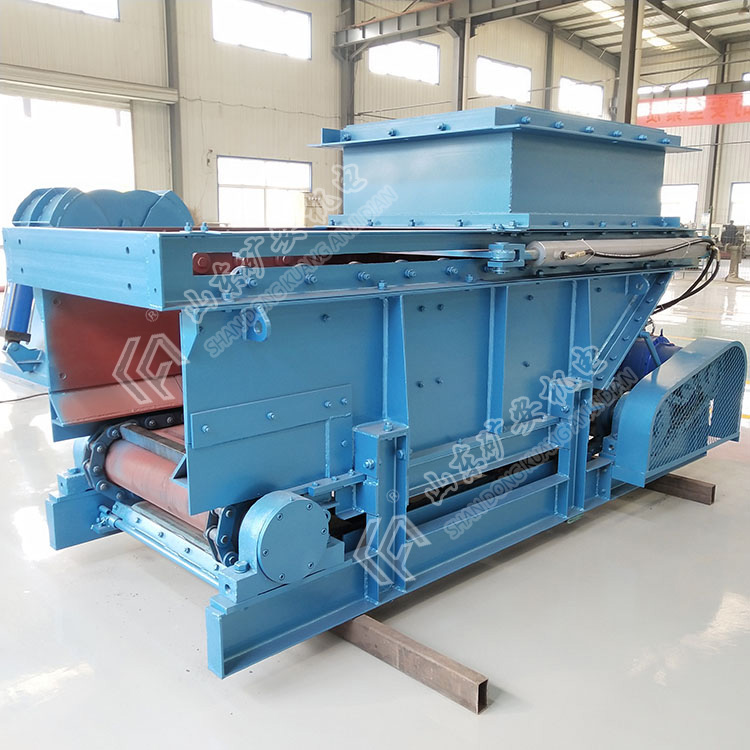

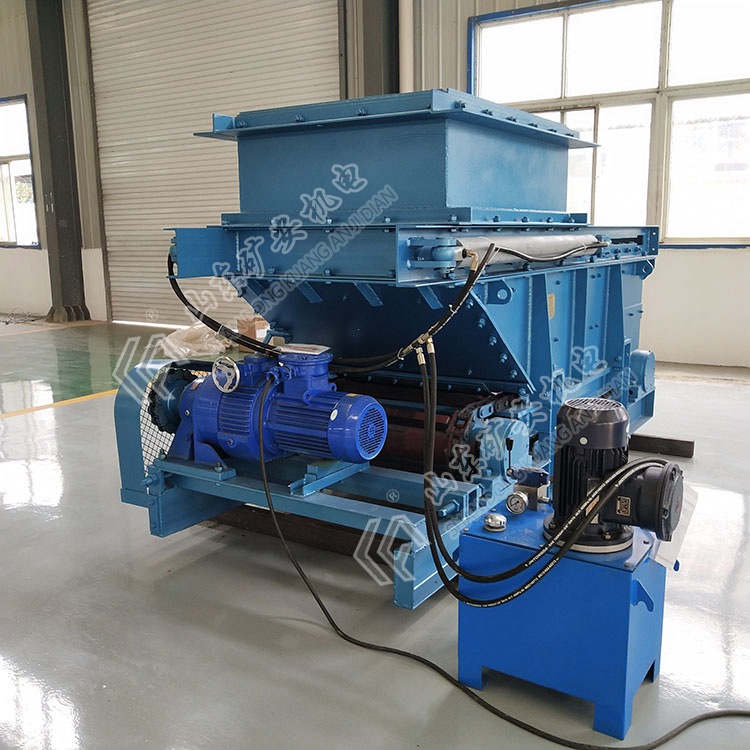

GLL2200/18.5/s链式给煤机

GLL2200/18.5/s链式给煤机

标签: 链式给煤机

GLL2200/18.5/s链式给煤机介绍

GLL2200/18.5/s链式给煤机是一种专门针对矿山、钢铁等行业研发的一种新型系列给料产品,矿山、钢铁行业中,原煤,矿石、半煤岩等物料在给料时,易对带式给料机造成损伤,特别是皮带损坏率较高,造成物料在输送中无法实现给料的难题。针对上述问题,我公司组织科研人员研制出链式给料机,解决了上述问题。

GLL2200/18.5/s链式给煤机主要结构

1.主要结构

1)漏斗

漏斗是连接料仓及给料机箱体的矩形短接,漏斗上部法兰与料仓口法兰相匹配,下部法兰与料体连接,以保证来料有效进入料仓。

2)箱体

由侧板及底板围成一个相对封闭的箱体,以保证上部来料能够有效进入刮板链上部,便于物料自开口处由刮板输送至下一级输送系统,同时保证不使物料散落。

3)闸门

置于漏斗与箱体之间,闸门为电液控制,同时具有可调节输送量的功能。当关闭闸门时,上部料仓停止来料,给料机停止给料;当给料机需要给料工作时,先启动给料机电动机,给料机开始运转,随后开启闸门,使来料顺利进入料槽,开始正常给料。 每班停运时,要先关闭闸门,然后将料槽内物料清理干净,严禁在物料堆满料仓情况下

启动。

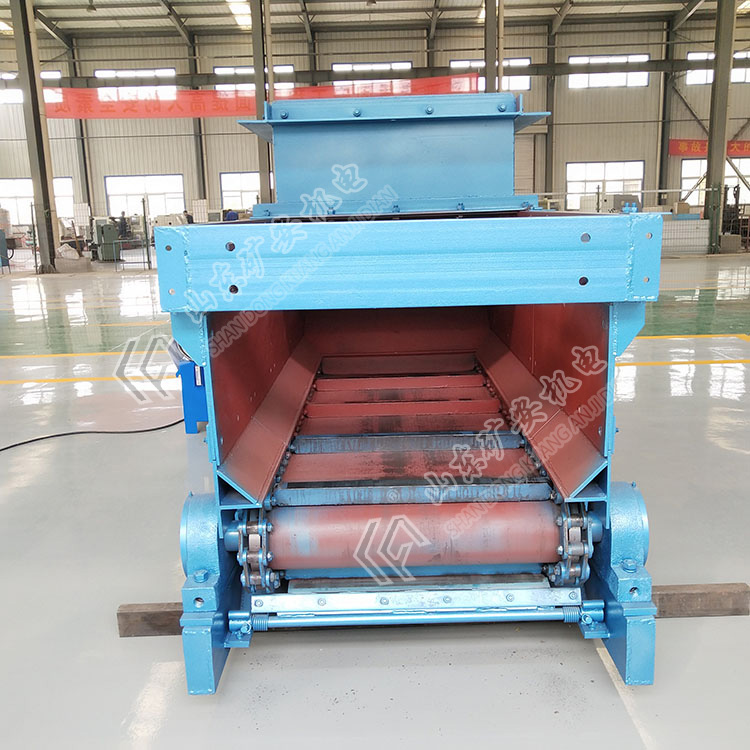

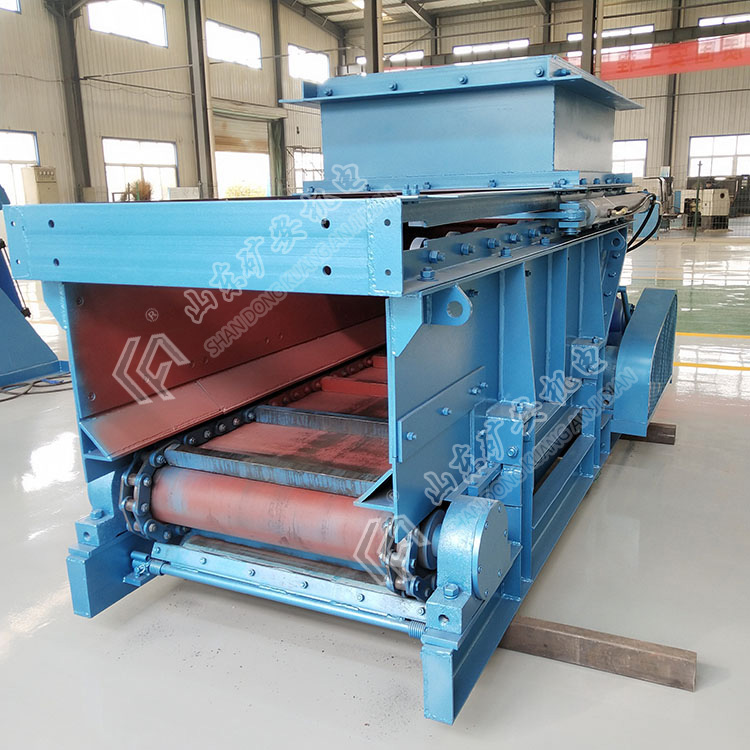

4)链条、刮板输送装置

链条采用优良合金钢结构,刮板采用优良碳素结构钢锻打加工制成,材质45,具有高强度高耐磨性; 便于实现连续运输。这种刮板链给料方式,大大提高了设备使用寿命,较适合用于大块度、矸石含量较高矿井的原煤及其它物料的输送。

5)传动链轮组,改向链轮组

传动链轮组装有两件驱动链轮,与改向链轮组相呼应,当传动机构带动传动链轮组转动时,传动链轮组带动板式辊子链及刮板进行物料输送,完成输送料过程。

6)传动机构

采用变频电机,实现无极调速。传动平稳,可靠, 调速方便,用户可根据来料量大小调节转速。 输出轴与头轮组采用套简滚子链连接,便于更换,使用寿命长.

7)底架

由型钢焊接而成,牢固稳定,是支撑上部各部件的载体。

GLL2200/18.5/s链式给煤机参数

功率KW18.5

电压AC V380/660/1140

zui大给料量t/h2200

zui大链速m/s0.7

调速方式:手动无级变速

重量/kg4500

外形尺寸/mm(长×宽×高):3420×1676×1962
